防爆电动葫芦吊车是工况企业不可缺少的起重机械设备，特别是在易燃易爆的环境中起着非常重要的作用。为了防止因电气火花引起的事故，防爆葫芦吊做的厚实笨重，给电器维修增加了不少困难。特别是钩子的刹车装置，因采用三相E型电磁铁（3个线圈），需要确保三相电压平衡，每相电磁吸力相同，活动轨道平滑，否则常常造成线圈的烧毁。由于该装置工作频繁，故障率较高，维修困难。特别是钩子的刹车装置，因采用三相E型电磁铁（3个线圈），需要确保三相电压平衡，每相电磁吸力相同，活动轨道平滑，否则常常造成线圈的烧毁。由于该装置工作频繁，故障率较高，维修困难。特别是易燃易爆的环境中，必须加装防爆装置试车，无疑给维修工作增加了难度。

在维修工作中，常发现三相E型刹车电磁铁变形，原因是电磁铁动铁芯经常受到冲击，使动铁芯与静铁芯接触面被撞大，造成动铁芯的活动导轨受到磨损。一旦卡角动铁芯的活动导轨面受到磨损。一旦卡角动铁芯与静铁芯吻合面不能很好地接触，电磁铁内部将形成较大磁阻，引起线圈产生足以使线圈发热烧毁的电流，致使电磁铁线圈烧毁。当3个线圈中任意1个烧毁，电磁铁吸引力平衡被破坏，另外2个也就很快跟着烧毁，只要将3个线圈同时换掉。这种电磁铁在设计时因考虑到简洁，动铁芯与制动拉杆之间只有一根连杆，极易造成动铁芯的不平衡使铁芯被卡主，致使制动电磁铁线圈发热烧毁。在易燃易爆场所更换线圈时，必须装上防爆装置才能试车，这时无法观察到铁芯的动作情况，常常造成返工。

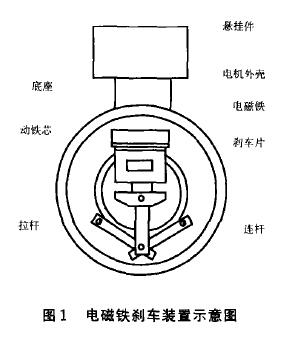

为了克服电磁铁线圈经常烧毁的问题。经过仔细观察发现，如果将制动刹车调节到佳状态时，制动拉杆的力约在68.6~78.4N之间，完全可以用MQI-5131型，吸引力为78.4N、行程为25cm的牵引电磁铁来代替原有的三相式E型电磁铁。按图1先将原来固定三相电磁铁的底座加宽60cm，然后按电磁铁底板的尺寸钻孔，把电磁铁倒装上去。为防止电磁铁的活动铁芯超行程滑脱出来。

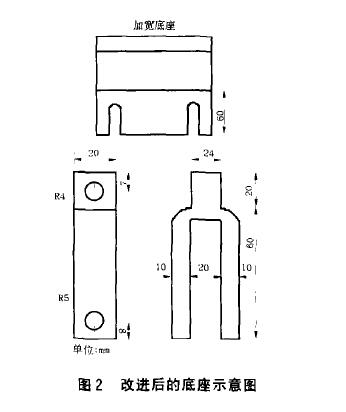

在牵引电磁铁活动铁芯与制动器连杆之间，按图2的尺寸重做一个。固定好电磁铁后就可以把连杆与动铁芯用钢稍固牢。

改造后经过长期使用，再未发生过线圈烧毁的事故，既保证了设备的正常运行，又保证了使用场所的安全，并且大大减少维修量，同时降低了成本。
