一、同轴输入同轴输出结构

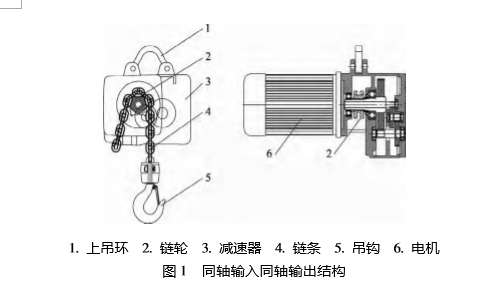

电机输入轴穿过链轮中心，传递给链轮的另一侧减速器减速后再回传给链轮，链轮轴支撑结构多为简支梁结构，见图1

二、C形结构布置

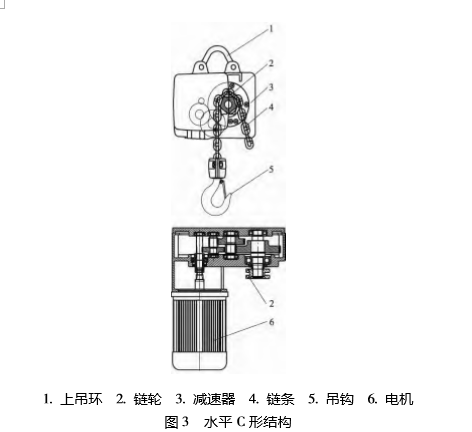

电机输入轴—减速器—链轮组成的传动链成C形结构布置，电机的输入轴直接给减速器，经减速器减速后传给链轮，电机输入轴的中心与链轮轴中心不同轴，平行布置且错开一段距离，链轮多为悬臂结构。而C形结构布置又分垂直C形结构和水平C形结构。垂直C形结构，见图2，水平C形结构，见图3。

以上是目前国内经典的3种环链电动葫芦的结构，第1种外形和C尺寸都很小，但是从结构上来讲，要求电机穿过链轮，这样的链轮结构复杂，会带来加工及装配工艺上的困难。第2种C尺寸大，外形体积笨重，但结构简单，加工制造工艺性好，装配、维修方便。第3种具有前2种结构的优点，也是目前国际上新环链电动葫芦结构，被越来越多的制造厂所采用的。

对于环链电动葫芦的齿轮减速器，常用的配套电机快速级为2及（额定2800r/min）或4级（额定1400r/min），对于2级电机而言，符合表1种的环链电动葫芦减速器，齿轮减速比压板在i=40~130，对于i=40~50可以采用二级减速传动，对于i=50~130可用三级减速传动。减速器设计要合理分配齿轮传动级数及速比分配，综合考虑简化结构和降低制造成本。另外，选用优质合金钢齿轮材料，充分利用各级齿轮的强度潜力，优化齿轮设计参数（齿轮、模数、螺旋角变位系数等），选择合理的加工工艺、热处理方式也是紧凑减速器结构的有限途径。

要做到环链电动葫芦轻小化，采用2级电机和紧凑电气控制箱结构也是行之有效的方法。

在外形的美观设计方面，欧式环链电动葫芦产品很有讲究。从整体流线型布置，油漆色差搭配，到每个外漏零部件的细节结构，都花了很大的精力去美观设计，甚至请专业外观美化设计团队专门进行设计，使得产品具有像家用电器一样的漂亮外观，既有可观赏性，又有完美的使用性能，操作方便，安全可靠性高，加上性价比高，这样的产品才能广泛被使用用户接受。
